全自動 自動調心ころ 芯無外径超仕上盤
主要加工物：２個又は４個取り 球面ころ外径超仕上加工標準加工範囲：詳細部分に記載
SR-500ZS-A/B/C
加工事例
1) スフェルカルローラー
2) 逆スフェルカルローラー
標準加工範囲
| 機種 | SR-500ZS-A | SR-500ZS-B | SR-500ZS-C | |
|---|---|---|---|---|
| マシンサイクル（全自動） | 4pcs/cycle | 4pcs/cycle | 2pcs/cycle | |
| ワーク寸法 | 外径φD | φ10～φ30mm | φ20～φ50mm | φ35～φ65mm |
| 長さ L | 10～35mm | 25～45mm | 45～63.5mm | |
| 曲率 R | R20～R150mm | R80～R200mm | R130～R230mm | |
主仕様
| 1 ) 加工物 | |
|---|---|
| 自動調心ころ（スフェリカルローラ） | |
| 2 ) 加工範囲 | |
| 外径 | φ10 ≦ D ≦ 65 mm |
| 長さ | 10 ≦ L ≦ 63.5 mm |
| 曲率 |
20 ≦ R ≦ 230 mm A,B,C の3タイプにより加工範囲を区分 (ツーリング区分表を参照願います。) |
| 3 ) ワーク支持方式 | |
| インフィード型 ローラ センタレスサポート方式 | |
| 4 ) ローラサポート部 | |
| ローラ径 | φ100 mm |
| ローラ回転数 |
80～400 rpm 自動多段切換 ACサーボモータ2台によるDD （ダイレクトドライブ）方式 |
| クランプ装置 |
クランプシリンダ方式 （8箇所エアハイドロ自動クランプ） |
| ローラ駆動モータ | ACサーボモータ |
| 5 ) 超仕上ユニット装置部 | |
| 揺動装置部 | |
| オシレーション揺動数 |
Max. 600 fpm 自動多段切換 |
| 揺動角度 |
Max.±3°（無段） 揺動角度の調整は手動 |
| オシレーション駆動モータ | インバータ制御 |
| 昇降装置部 | |
| 移動量 | Max. 360 mm |
| 昇降駆動モータ | ACサーボモータ |

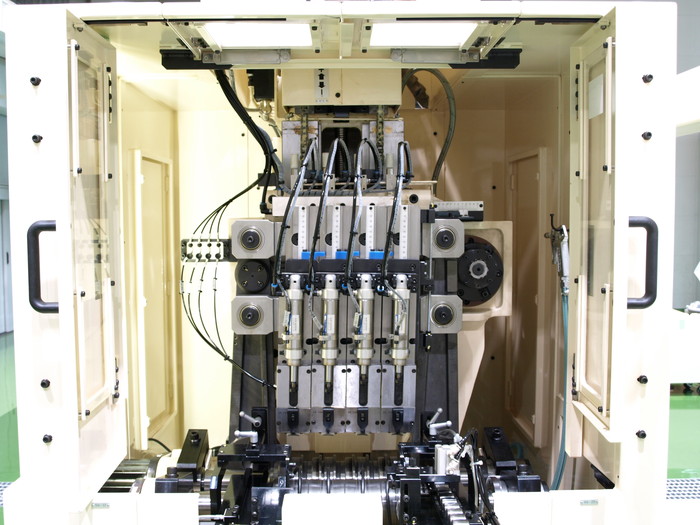

| 6 ) ストンヘッド装置部 | |
| ストンヘッドAss’y |
オートスライド型 自動多段切換 |
| 砥石加圧方式 |
空圧駆動 電空レギュレータによる制御方式 |
| 砥石長さ | 55mm |
| 頭数 | 4頭 （Cタイプは2頭） |
| 7 ) ワークキャリア装置部 | |
| 駆動方式 |
リフト & キャリー方式 （昇降・直進装置） |
| 昇降装置用モータ | ACサーボモータ |
| 直進装置用モータ | ACサーボモータ |
| 8 ) 機械寸法 | |
| （W）1,530 ×（D）1,754 ×（H）2,100 mm | |
| 9 ) 機械重量 | |
| 3,200 Kg | |
注）仕様は予告なく変更することがあります。
