TSG-300ZNC

標準加工範囲：
丸物加工物直径 Max. φ50 mm、角物送り方向上下厚み Max. 50 mm

加工事例

スマートフォン、光コネクター（ジルコニア、フェルール）、セラミックス、超硬合金、鉄系・非鉄系、ガラス等の小型・薄物加工物に対応可能。また、リングワッシャー、ローラ等の円筒型加工物のほか、IC基板、時計部品及びコンピュータ部品等の異形加工物の平面研削も可能

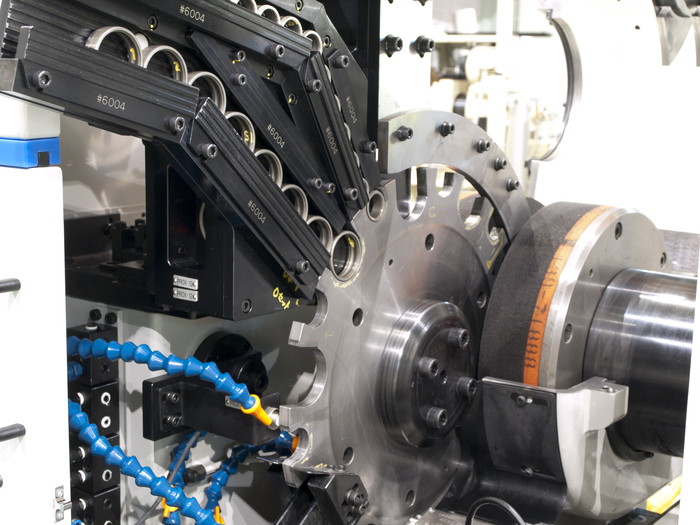

高負荷な研削抵抗にも耐えうる高剛性を追求
各種加工物に最適な加工条件を容易に設定でき、高度な熟練を必要とせず安定した高能率・高精度加工を実現
小型ワーク対応の横型両頭平面研削盤
定寸装置（ポストプロセス）を搭載でき、精密な自動寸法補正が可能

加工物　保持器

加工物　中心電極

1 ) 加工物
小型・薄物加工物、円筒型加工物、平面研削
2 ) 加工範囲
外径	丸物加工物直径　：　Max. 50 mm 　　角物送り方向上下　：　Max. 50 mm
幅	Max. 40 mm 　（特殊タイプMax. 120 mmまで可能）
3 ) 砥石寸法
外径	φ305 mm
内径	φ76.2 mm
厚さ	65 mm
4 ) 砥石回転数
300 ～ 1,710 rpm 　インバータ制御
5 ) スライドテーブル装置
ACサーボモータ　ストローク片側につきMax. 70 mm
6 ) 砥石切込み
自動切込み装置　0.001 mm
7 ) キャリアプレート外径
φ406 mm
8 ) キャリアプレート駆動装置
ACサーボモータ
9 ) キャリアプレート回転数
0.1 ～ 12 rpm
10 ) 砥石ドレッシング装置（一般砥石用）
全自動（押しボタン起動またはカウンタ起動）砥石台急速前後進含む
11 ) モータ
砥石軸	インバータ制御
砥石自動切込み	ACサーボモータ
キャリアプレート	ACサーボモータ
ドレッサ軸	エアハイドロシリンダ
12 ) 機械寸法
（W）2,000 ×（D）1,000 ×（H）1,700 mm
13 ) 機械重量
2,300 Kg

注）仕様は予告なく変更することがあります。
